MD1型鋼絲繩電動葫蘆電氣控制線路識圖
MD1型鋼絲繩電動葫蘆電氣控制線路識圖
編輯:北京凌鷹起重 瀏覽:8975 時間:2019-01-07

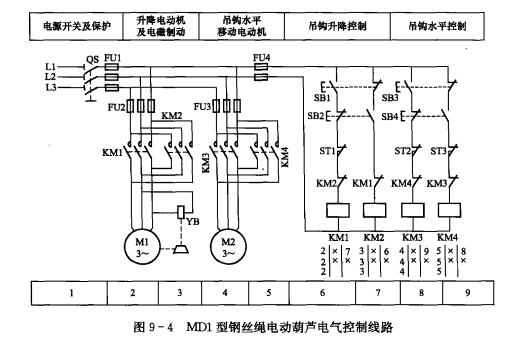

MD1型鋼絲繩電動葫蘆是一種輕小型起重設備。它可以飯莊在葫蘆單梁、橋式起重機、門式起重機、懸掛起重機等機械上，實現精密裝卸、砂箱合模、機床檢修等精細作業。MD1型鋼絲繩電動葫蘆電氣控制線路如圖9-4所示。
MD1型鋼絲繩電動葫蘆是一種輕小型起重設備。它可以飯莊在葫蘆單梁、橋式起重機、門式起重機、懸掛起重機等機械上，實現精密裝卸、砂箱合模、機床檢修等精細作業。MD1型鋼絲繩電動葫蘆電氣控制線路如圖9-4所示。
主電路圖區劃分：
MD1型鋼絲繩電動葫蘆由升降電動機M1、吊鉤水平移動電動機M2驅動相應機械部件實現精密裝卸、砂箱合模、機床檢修等精細作業，根據機床電氣控制系統主電路定義可知，其主電路由圖9-4中1-5區組成，其中1區為電源開關及保護部分；2區和3區為升降電動機M1主電路，4區和5區為吊鉤水平移動電動機M2主電路。
主電路識圖：
-
電源開關及保護部分。電源開關及保護部分由圖9-4中1區隔離開關QS、熔斷器FU1組成。實際應用時，格力開關QS1為機床電源開關；熔斷器FU1實現升降電動機M1，吊鉤水平移動電動機M2短路保護功能。
-
升降電動機M1主電路。由圖9-4中2區、3區主電路可知，升降電動機M1主電路屬于正、反轉電磁制動單元主電路結構。實際應用時，接觸器KM1、KM2主觸頭分別控制升降電動機M1正、反轉電源通斷。此外，熔斷器FU2實現升降電動機M1短路保護功能，電磁閥YB實現升降電動機M1電磁制動控制動能。
-
吊鉤水平移動電動機M2主電路。由圖9-4中4區、5區主電路可知，吊鉤水平移動電動機M2主電路也屬于正、反轉單元主電路結構，實際應用時，接觸器KM3、KM4主觸頭分別控制吊鉤水平移動電動機M2正、反轉電源通斷。熔斷器FU3實現吊鉤水平移動電動機M2短路保護功能。
