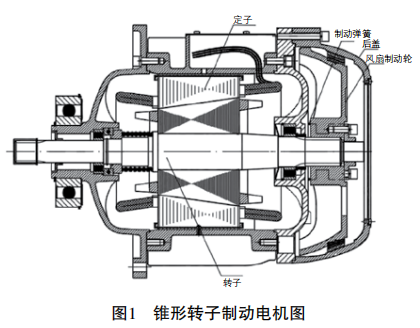

錐形轉子制動電機其定子內腔和轉子外形均為圓錐形，轉子的每一個矽鋼片直徑都不相同，制動彈簧只有一根，制動輪和摩擦片均為環狀的圓錐面結構。電機定子通電后產生旋轉磁場，同時由于錐形結構而產生軸向磁拉力，使轉子軸向移動并壓并彈簧，使風扇制動輪與錐形摩擦片分離，制動消失，轉子開始轉動，電機運行。定子斷電后，旋轉磁場和軸向磁拉力消失，電機轉矩消失，轉子在彈簧作用下連同風扇制動輪一起復位，使風扇制動輪壓緊在摩擦片上產生摩擦力矩，使電機減速停止實現制動。錐形轉子制動電機的結構如圖1所示。錐形轉子制動電機的特點如下：
（1）定子內腔、轉子外形均為圓錐形，定子鼠籠式，轉子的每片矽鋼片直徑都不相同。
（2）電機的啟動和停止，電機轉子都會軸向運動，同時伴隨著產生機械沖擊和噪聲。
（3）制動輪、摩擦片都是環形錐面結構。
（4）錐形轉子制動電機的轉子和定子之間氣隙大，造成同等功率條件下，錐形電機電流大，發熱量大，損耗大，能效低。
（5）散熱條件差，負載持續率低。
（6）錐形電機轉子需要軸向移動，造成軸承壽命比普通電機短。
（7）轉子軸向竄動，制動沖擊大，制動不夠平穩。
（8）瞬時制動力矩大，電動葫蘆傳動系統和電機斷軸幾率大。
（9）防護等級低，一般為IP42或IP44。
（10）絕緣等級低，一般為B級絕緣。

（11）工藝成熟，制造成本低。
